3吨纯氧燃气回转化铁炉(样本)

  来源:www.tiegejt.com
       纯氧燃气回转化铁炉在工业发达国家已有约70年的应用历史。3吨纯氧燃气回转化铁炉的炉体容量为3吨铁液,该炉熔化周期约为100分钟,即该炉每小时熔化量约为1800kg铁液,熔化模式与感应电炉相同。该炉是铸铁熔化设备的一种新选择,适合于产量不大、品种不少的中小铸铁厂。该炉各项经济技术指标优于感应电炉,有以下特点:
●每吨铁排放50~60m3二氧化碳,碳排放量不到燃焦冲天炉的30%、为电炉用电燃煤碳排放量折算值的15%,非常有利于环保。
●工作现场整洁,炉渣产量低、固体废弃物排放少、有利于保护环境。
●可熔化灰铁、球铁、可锻铸铁、合金铸铁等,也可以熔化铜、铝等有色金属。
●液氧设备可以租赁,因此设备投资远低于电炉,同是熔化费用低于电炉。

3吨纯氧燃气回转化铁炉经济技术指标

技术项目

单位

数值

备注

铁液温度

14001500



炉体铁液容量

t

3



熔化周期

min

100

单位时间的熔化率约1800kg/h

燃气消耗

天然气

m3/t

50~70

当前在25.1/m3之间,气态密度约0.71kg/m3

石油液化气

m3/t

1520

当前约为8.5/kg,气态密度约2.31kg/m3

氧气消耗量

m3/t

120150

0.8/m3,液氧设备可租赁

炉衬寿命

炉次

150500



碳元素烧损率

%

2025



硅元素烧损率

%

2530



锰元素烧损率

%

3035



尾气生成量

Nm3/h

450

含掺入炉气中的一部分冷空气量

回转炉体

总重量

kg

16255

其中包含炉衬11515kg

轮廓尺寸

mm

φ2090×3475

炉体直径×炉体长度

配套设施要求

设备占地面积

m

12×4

指炉体与加料设备,不含液氧站、液化气站等占地

设备装机电力容量

KW

30

含液压站、驱动机构、冷却泵,不含梁式吊车

天然气输送量

Nm3/h

160

指管道的输送能力

氧气输送量

Nm3/h

350

指管道的输送能力

冷却水循环量

Nm3/h

5

纯氧烧咀冷却用

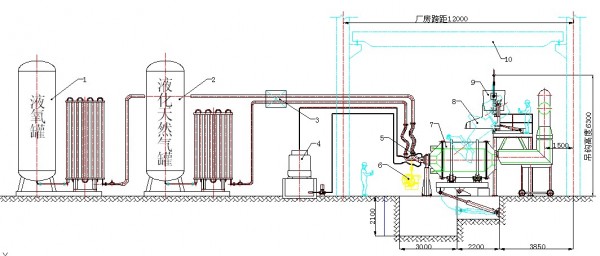

3吨纯氧燃气回转化铁炉熔化系统

1—液氧站  2—液化天然气站  3—氧气和天然气计量系统  4—烧咀冷却水系统  5—纯氧烧咀  63吨浇包

 73吨纯氧燃气化铁炉   8—加料溜槽  9—加料桶  105吨梁式吊车
